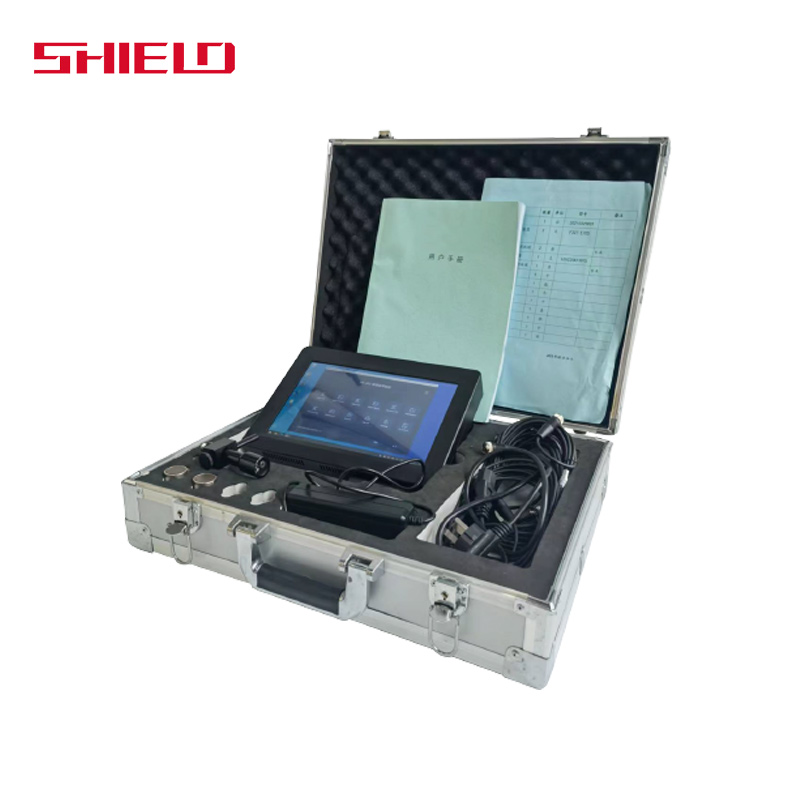

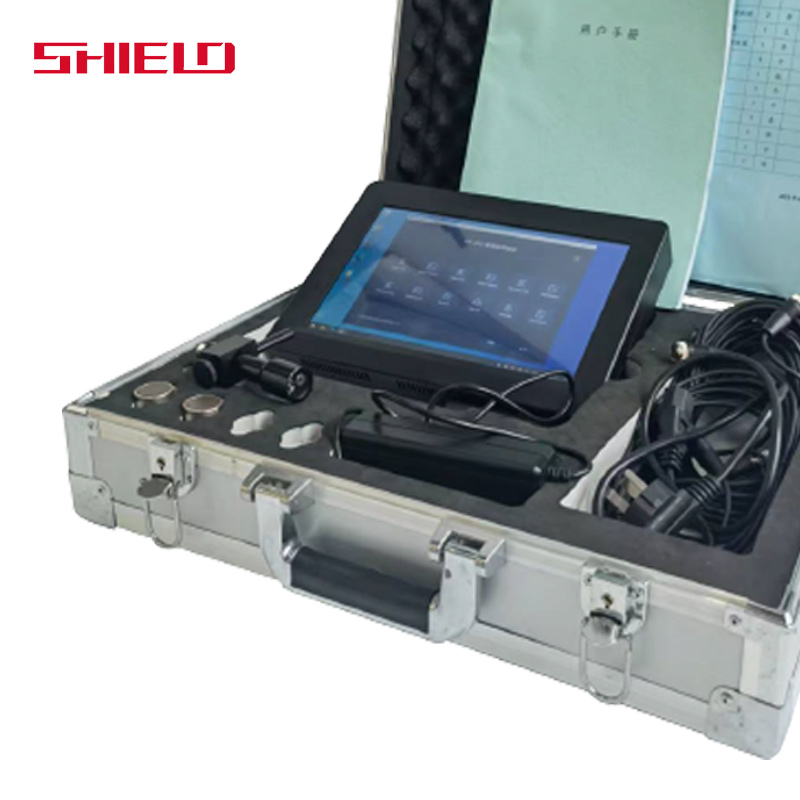

高精度雙通道振動頻譜分析儀SLD-JX807

振動頻譜分析儀是旋轉機械的狀態檢測與故障診斷產品，具有離、在線振動分析功能，通過振動信號處理采集板，獲得現場振動信號，結合強大的綜合分析軟件來實現設備的故障診斷，主要用于測量、分析工業領域中的旋轉設備。

【基本參數】

操作系統：嵌入式WINXP

存儲容量：64G

液晶顯示：9.8寸真彩液晶屏，1024×768像素

觸摸屏：全屏幕觸摸操作

通訊：USB

電池：鎳氫電池，工作時間>6小時

電子鈕扣：無線射頻卡

工作溫度范圍：(-10～50)℃

濕度：95% RH非冷凝

儀器特點:

    ◆測量值與國際振動烈度標準(IS02372)比對

    ◆顯示加速度、速度、位移、峭度等多種技術參數。

    ◆采集時域頻譜，頻域頻譜，可直接觀察頻率以及幅值的大小。

    ◆大容量存儲，實現多組數據實時回放功能。

    ◆可與PC連接，在電腦上進行數據分析，數據存儲。

 【數據采集】

2個振動通道＋1個觸發轉速通道

采集參數：硬件積分處理（不加積分、一次積分、二次積分），可以采集加速度、速度、位移

獨立信號處理：各通道絕對獨立的信號處理，確保各通道信號的獨立性，杜絕通道間干擾

硬件程控增益放大器：放大倍數1、2、4、8、16、32、64、128、256自動調節，有效地提高了信號的信噪比

同時采保：硬件多通道同時采樣保持，確保多通道振動信號的絕對同相位

抗混濾波: 硬件自動調節

高速精密AD：14位，350K

 動態范圍 ：96dB參數設置

采樣頻率、高通濾波、低通濾波、采樣長度可以任意設置

■ 硬件程控增益放大器，放大倍數 1 、 2 、 4 、 8 、 16 、 32 、 64 、 128 、 256 自動調節，有效地提高了信號的信噪比

■ 硬件多重信號濾波，最大限度的靈活的獲得目標信號。

包括：低通濾波 ： 600Hz 到 15K 分段可調

高通濾波 ： 0.1Hz 、 10Hz 、 400Hz 、 1KHz

抗混濾波 ： 硬件自動調節

■ 硬件積分處理（不加積分、一次積分、二次積分），若使用加速度傳感器，可以獲得加速度、速度、位移三種信號

■ 硬件包絡解調，選擇包絡解調可以獲得高頻載波信號的調制信號，在齒輪箱、軸承診斷中作用突出。

■ 高精度的 AD 轉換器： 14 位 A/D ，有效的提高系統精度。

■ 豐富的觸發源：內部振動信號觸發，外部轉速信號觸發，保證了各種復雜應用

■分析頻率范圍：0～40KHz

■ 采樣點: 256 、 512 、 1024 、 2048 、 4096 、 8192 、 16384 、 32768 可選以及長時間連續采集存儲。（256-32768）

■ FFT譜線數 : 100 、 200 、 400 、 800 、 1600 、 3200 、 6400 、 12800

■ 電 源 : 交／直流供電，直流采用大容量充電電池，充滿后，可連續使用 8 小時以上

■ 存 儲 : 以筆記本電腦為主

【頻譜分析】

頻譜種類：幅值譜、功率譜、相位譜、倒頻譜等

譜線數：400, 800, 1600，3200

 時域采樣 ：1024, 2048, 4096, 8192，16384

 窗函數：漢寧，矩形等
