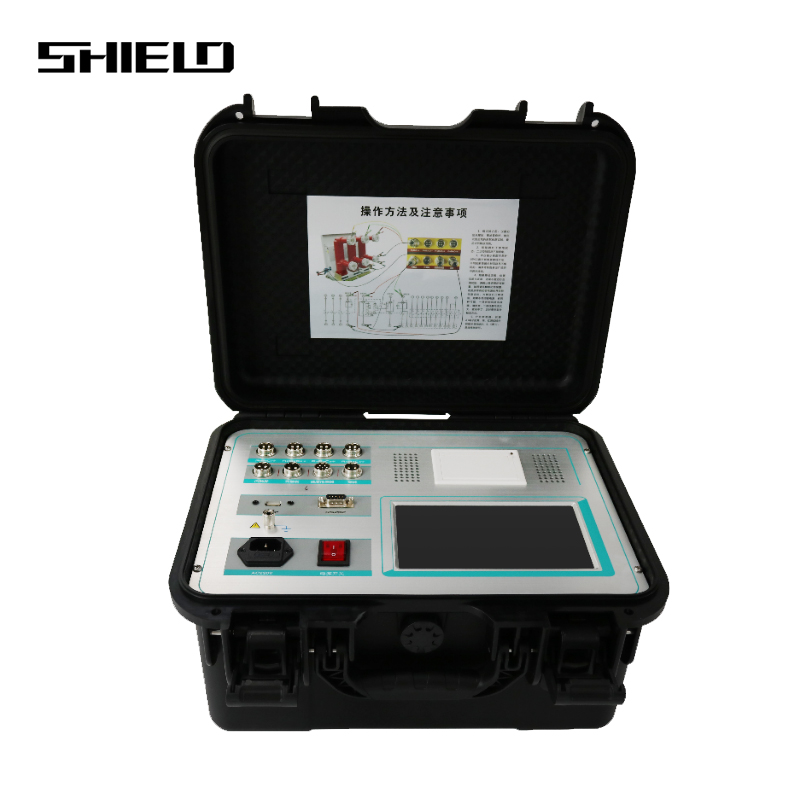

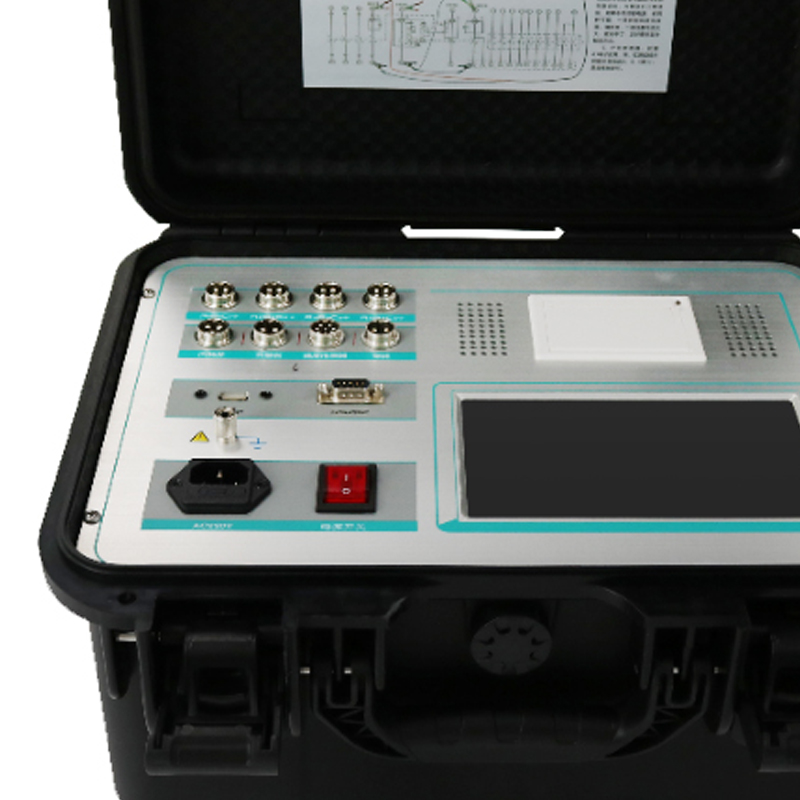

高壓開關特性測試儀SLD-DQ745

產品描述

(1)適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器(列車斷路器)同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及(閉鎖電源和干接點控制選配)等功能。配有高速熱敏打印機，方便現場打印測試數據。

(2)7時彩色高亮屏(亮度可調節)，太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。

(3)機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C20~270V可調電源，電流20A。具有短路保護功能如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。

(4)配備直線傳感器、旋轉傳感器，配專用固定多功能接頭,安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置：只需配傳感器即可，儀器不需要返廠更改程序。

(5)、主機可存儲100組現試驗數據，機內實時時鐘，便于存檔

(6)配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作(選配功能)

(7)內部抗干擾電路可滿足500KV變電站內可靠使用。
