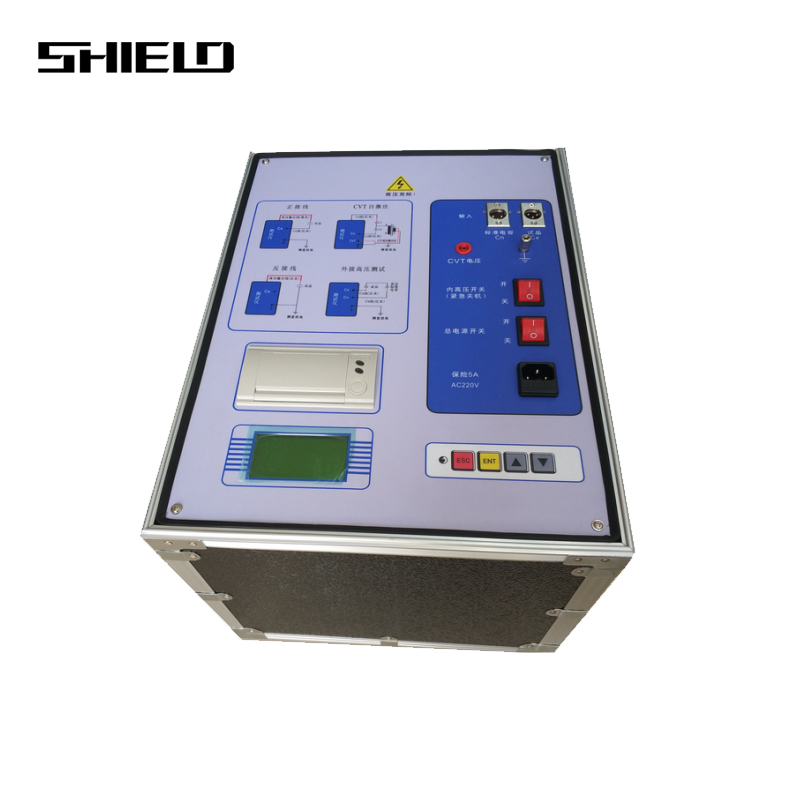

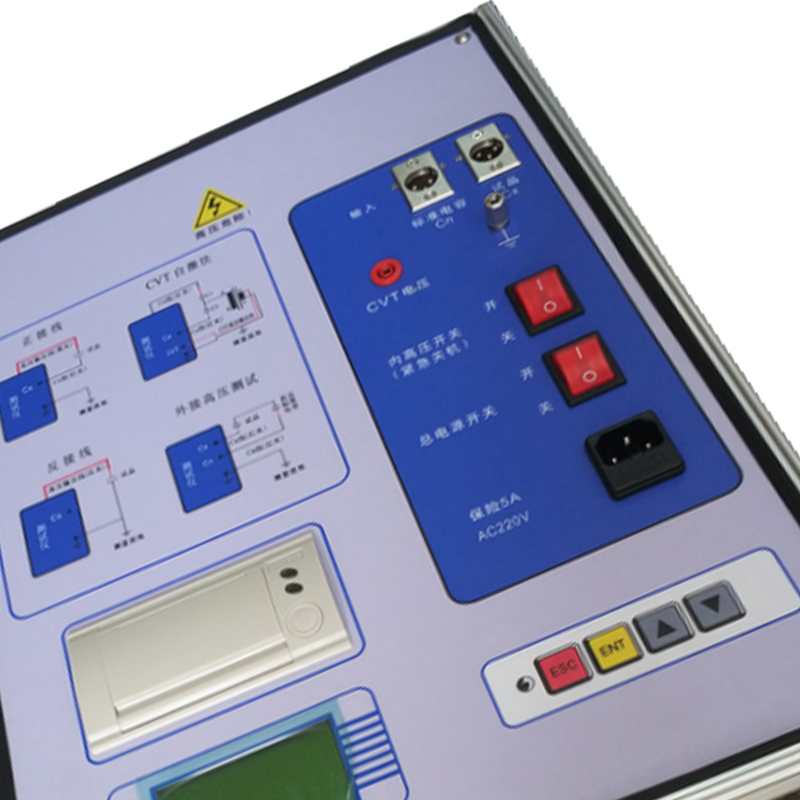

抗干擾介質損耗測試儀SLD-DQ743

SLD-DQ743抗干擾介質損耗測試儀，是發電廠、變電站等現場全自動測量各種高壓電力設備,介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量;對絕緣油的損耗測試、更具有方便、簡單、準確等優點。該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備，還可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV~10kV不同等級的高壓，操作簡單、安全。

本儀器設有以下保護功能：

●高壓短路保護

●CVT過壓保護

●儀器接地不好保護

規格參數

1、高壓輸出： 0.5 ~10kV，每一檔增加500V，共有二十檔，容量：1500VA

2、準 確 度： tgδ：±(讀數*1%+0.06%)；Cx：±(讀數*0.5%+5PF)

3、分辨率：tgδ：0.001% ；Cx： 0.001pF

4、測量范圍：0.001%< tgδ <100%；內施高壓：3pF~60000pF/10kV 、60pF~1F/0.5kV；

　　　 外施高壓：3pF~1.5F/10kV、 60pF~30 F/0.5kV

5、電 源：AC 220V士10% 50士1Hz

6、測量方式：a.單頻：45Hz、50Hz、55HZ、60Hz、65HZ

                      b.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻

7、諧波適應： ≤3%

8、使用條件：-15℃-50℃ 相對濕度<80%

9、外型：460(L)x345(W)x345(H)

10、重 量：35 kg
