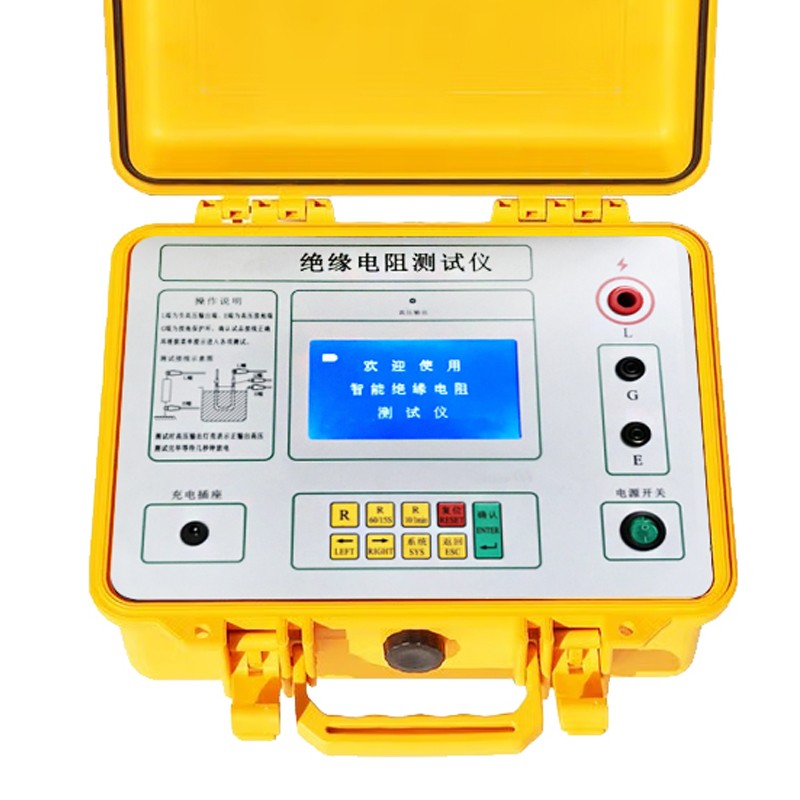

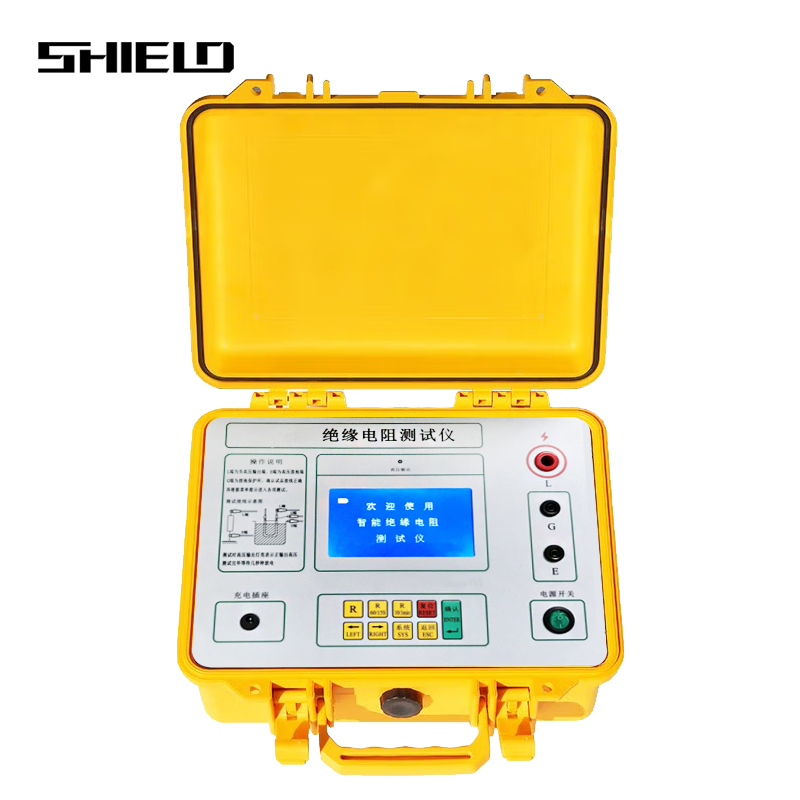

絕緣電阻測試儀SLD-DQ740

本儀器是一種新型智能化儀表，是試驗人員的最佳選擇。電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。近年來隨著電力事業的飛速發展,大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供安全保障。我公司依照電力標準化規程特推出絕緣電阻測試儀，對電力設備進行絕緣吸收比、極化指數耐壓泄漏試驗，為系列絕緣試驗提供前期準確判斷。由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。短路電流大于5mA,克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端,采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用先進的單片機控制流程人機界面對話，攜帶方便，操作簡單;內附高性能大容量充電電池，交直流兩用，并設有欠壓保護和電池過充保護。本儀器可以自動顯示當前時間，保存歷史測試數據及時間為試驗人員提供了極大的方便。

規格參數

1、輸出電壓：-DC500V，-DC1000V，-DC2500V，-DC5000V；誤差：±5%FS(FS為滿量程值);滿足對容性負載快速充電的要求

2、功能參數：可以自動轉換量程，讀數方便；電阻顯示范圍：0Ω到10TΩ，電流顯示：0到5mA，500V，0-50G；1000V，0-100G；2500V，0-1000G；5000V，0-10000G。

模擬進度條顯示：0-10T；電容放電：從5000 V至50V，<250 ms/μF放電；防護等級：IP65(蓋子封閉)，IP40(蓋子打開)；安全性：符合IEC61010-1，CATIV600V要求。

3、電阻測試精度范圍

1M~10MΩ誤差：±10%FS(FS為滿量程值);10M~10GΩ誤差：±5%FS(FS為滿量程值);20 M~200GΩ誤差：±10%FS(FS為滿量程值)：1T≧200GΩ誤差：±20%FS(FS為滿量程值);

4、其他功能

1)自動計時功能(最大計時999S)，儀器蜂鳴器每秒短鳴一次，每間隔15秒著重短鳴一次。

2)自動測量計算并顯示R15S、R60S、R600S吸收比、極化指數值。

3)抗干擾能力強，讀數穩定、可靠。

4)完備的保護功能，保障操作安全

5.使用條件：環境溫度：0℃-40℃；相對濕度：≤70%RH

6.電源適用范圍：交流：220V±10%充電(內置大容量鋰電，交直兩用，便攜式)，當電池電量不足時自動關機。

7.體積與重量：體積：280mmx210mmx100mm;重量：<5kg
